一、合金品类
耐蚀合金：主要合金元素是铜、铬、钼。具有良好的综合性能，可耐各种酸腐蚀和应力腐蚀。主要有镍铜（Ni-Cu）合金（蒙乃尔合金)、镍铬（Ni-Cr）合金（镍基耐热合金，Incoloy、Inconel系列）、镍钼（Ni-Mo）合金（哈氏合金B系列）、镍铬钼（Ni-Cr-Mo）合金（主要是指哈氏合金C系列）等。同时 纯镍也是镍基耐蚀合金中的典型代表。镍基耐蚀合金主要用于制造石油，化工，电力等各种耐腐蚀环境用零部件。
耐磨合金：主要合金元素是铬、钼、钨，还含有少量的铌、钽和铟。除具有耐磨性能外，还具有很好的抗氧化、耐腐蚀、焊接性能。可制造耐磨零部件，也可作为包覆材料，通过堆焊和喷涂工艺将其包覆在其他基体材料表面。
精密合金：镍基精密电阻合金的主要合金元素是铬、铝、铜，这种合金具有较高的电阻率、较低的电阻率温度系数和良好的耐蚀性，用于制作电阻器。其中镍基软磁合金、镍基精密电阻合金和镍基电热合金等。最常用的软磁合金是含镍80%左右的玻莫合金，其最大磁导率和起始磁导率高，矫顽力低，是电子工业中重要的铁芯材料。镍基电热合金是含铬20%的镍合金，具有良好的抗氧化、抗腐蚀性能，可在1000～1100℃温度下长期使用。
记忆合金：含钛50（at)%的镍合金，其回复温度是70℃，形状记忆效果好。少量改变镍钛成分比例，可使回复温度在30～100℃范围内变化。

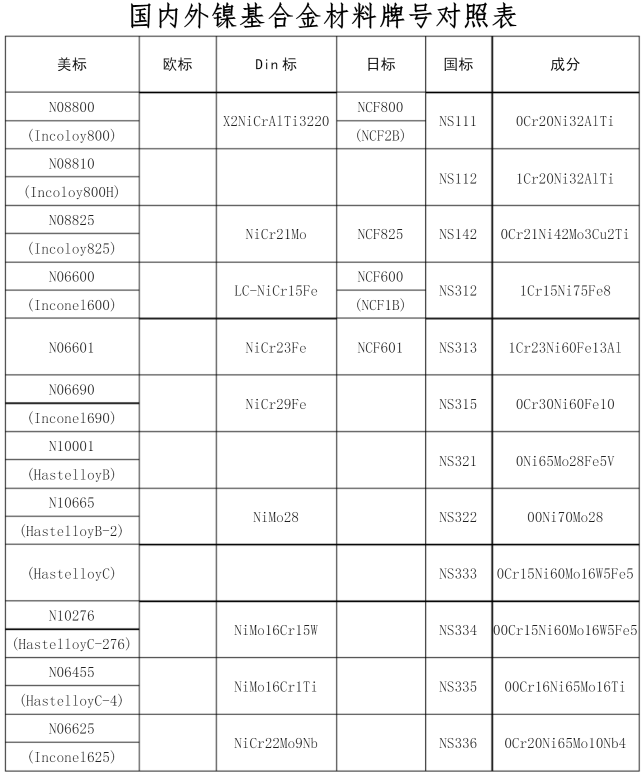

二、镍基合金国内外牌号对照表
三、常用的镍基合金材料及材料特性
Inconel 600：具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接性能，在700℃以下具有满意的热强性和高的塑性；
Inconel 625：在氯化物介质中具有出色的抗点蚀、缝隙腐蚀、晶间腐蚀和侵蚀的性能；耐酸且焊接性能良好；低周期疲劳（英语：Low-cycle fatigue）版本的
Inconel 625通常用于波纹管。
Inconel 690：钴含量较低，适于核能相关应用，而且电阻率较低，如压水堆核电厂蒸汽发生器传热管均为690材料。
Inconel 713C：析出硬化的镍铬基铸造用合金。
Inconel 718：带有γ"相强化相，焊接性能较好。
Inconel 751：添加较多铝含量，使其在870℃附近的高温范围有较好的破断强度。
Inconel 792：添加较多铝含量，使其在高温下有更加耐蚀，适合制造燃气涡轮。
Inconel 939：以γ'相强化增加焊接性能。
Incoloy 020：在含有硫酸、氯化物、磷酸和硝酸的化学环境中表现出出色的耐腐蚀性。
Incoloy 028：既耐酸又耐盐，铜含量使其耐硫酸。
Incoloy 330：在高温下表现出良好的强度以及对氧化和还原环境的良好抵抗力。
Incoloy 800：在氯化物、低浓度的NaOH水溶液中和高温高压水中，具有优良的耐应力腐蚀破裂性能，即使在长时间暴露于高温后也能保持稳定并保持其奥氏体结构。
Incoloy 803：专为富硫环境而设计。
Incoloy 825：在还原性酸和氧化性酸中具有很好的耐蚀性、抗应力腐蚀开裂、抗点蚀和缝隙腐蚀，对硫酸和磷酸有优异的耐蚀性且具有良好的冷热加工性能，易于冷成型和焊接。
Incoloy 908：具有较高的抗拉强度、抗疲劳裂纹扩展性、良好的焊接性、冶金稳定性和延展性、较高的断裂和冲击韧性、低热膨胀系数、抗氧脆性、热加工不开裂的特性。
Incoloy 907：在高温下具有高强度和低热膨胀系数。
Incoloy 945X：专为富含氯的环境而设计，钼增加了其缝隙腐蚀和点蚀抗性。
Incoloy MA956：通过机械合金化而不是整体熔化工艺制成的，很难焊接，需要加热到200C才能成型。
Monel 400：在酸性和碱性环境具有高强度和优异的耐腐蚀性，特别适用于还原条件，它还具有良好的延展性和导热性。通常应用于海洋工程、化学和碳氢化合
物加工、热交换器、阀门和泵。
Monel 401：具有易于钨极惰性气体保护焊、电阻焊、钎焊的特性。用于专门的电气和电子应用。
Monel 404：可用于常见的焊接技术进行焊接和锻造，但不能进行热加工，具有低温、低渗透性和良好的钎焊特性。一般用于晶体管、金属密封件。
Monel 405：易切削，主要用于自动螺丝机的原料，一般不推荐其他应用。
Monel 450：具有良好的疲劳强度和较高的热导率。一般用于冷凝器、蒸馏器、蒸发器和热交换器管以及盐水管道。
Monel K-500：与Monel 400的性能基本相同，常用于泵轴、叶轮、刮刀、油井钻铤、仪器和电子元件。
Monel 502：具有良好的抗蠕变性和抗氧化性，还可以像奥氏体不锈钢一样加工。
Hastelloy B-2：在还原性环境中有优异的耐腐蚀性。
Hastelloy B-3：B2的升级版，对任何温度和浓度的盐酸都有极好的耐腐蚀性；
Hastelloy C-4：较好的热稳定性，650~1040℃有较好的韧性耐腐蚀性能；
Hastelloy C-22：在氧化介质中耐均匀腐蚀能力比C-4和C-276好，耐局部腐蚀能力优异；
Hastelloy C-276：对氧化性和中等还原腐蚀有较好的抵抗能力，优异的抗应力腐蚀能力；
Hastelloy C-2000：性能最全面的耐蚀合金，在氧化和还原环境中均具有优秀的耐均匀腐蚀能力；
Hastelloy G-30：高铬含量镍基合金，在磷酸及其他强氧化性混合酸介质中表现优异；
Hastelloy X：综合高强度，抗氧化和易加工。
